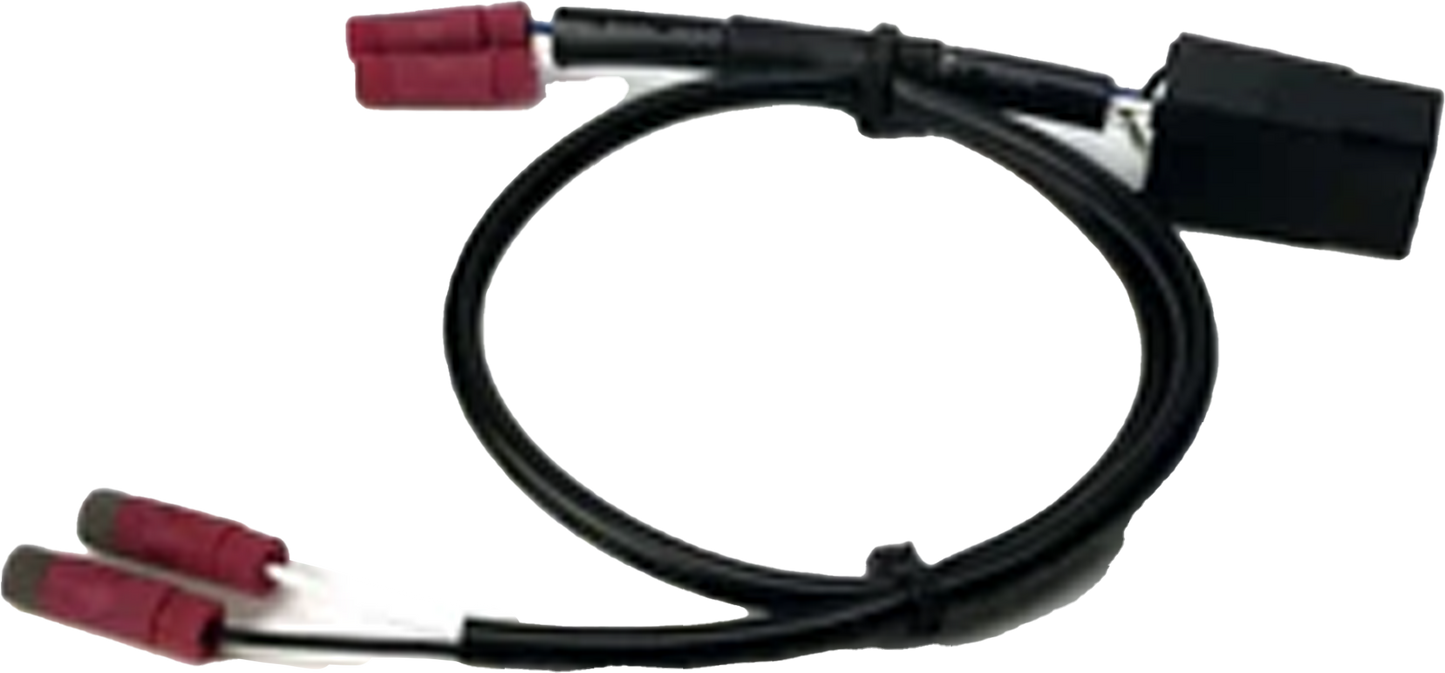

Trigger Wizard Disparador universal de luces altas para faros delanteros LED con conexión a tierra

El tan esperado Trigger Wizard es un adaptador de cableado simple que convierte un cable de luz alta del vehículo conectado a tierra en un cable de luz alta tradicional que emite 12 voltios cuando enciendes la luz alta. Este adaptador es necesario si desea emitir una señal de luz alta de 12 V que permitirá que las luces DENALI cambien de intensidad con el interruptor de luz alta de fábrica.

Para instalar el Trigger Wizard, simplemente conecte los extremos blanco y azul a los cables de activación del arnés de cableado DENALI codificados por color y luego conecte los cables blanco y negro a la luz alta del vehículo y los cables de alimentación conmutados respectivamente.

¿Qué es la conmutación de tierra? ¿Cómo sé si necesito esto?
La conmutación a tierra es una configuración común para los circuitos de faros LED de vehículos y simplemente significa que el interruptor está en el lado de tierra del circuito de los faros en lugar del lado de alimentación del circuito. Para saber qué tipo de cambio tiene su vehículo, simplemente use un voltímetro para medir el voltaje en el cable de la luz alta del faro mientras enciende o apaga el interruptor de la luz alta. Los circuitos tradicionales de luz alta conmutada del "lado de potencia" mostrarán 0 voltios cuando la luz alta está apagada y más de 12 voltios cuando la luz alta está encendida.

Los circuitos de luz alta conmutados a tierra hacen exactamente lo contrario, donde el cable medirá más de 12 voltios cuando la luz alta esté apagada y caerá por debajo de 1 voltio cuando la luz alta esté encendida. Conectar el Trigger Wizard en línea entre el arnés de cableado de DENALI y el circuito del faro conectado a tierra cambiará la señal para activar correctamente las funciones de atenuación de DENALI. Este adaptador es compatible con todos los arneses de luz de conducción DENALI DataDim y el controlador de iluminación DialDim.

¿Todos los faros LED están conectados a tierra?
No, así que siga las instrucciones anteriores para determinar si su vehículo tiene un circuito de luz alta conmutada a tierra. Estos son algunos ejemplos de vehículos que tienen circuitos de luces altas conmutadas a tierra (consulte el manual de instrucciones para obtener más detalles). Actualizaremos el manual para indicar cables específicos para conectar vehículos específicos a medida que recopilamos la información.
